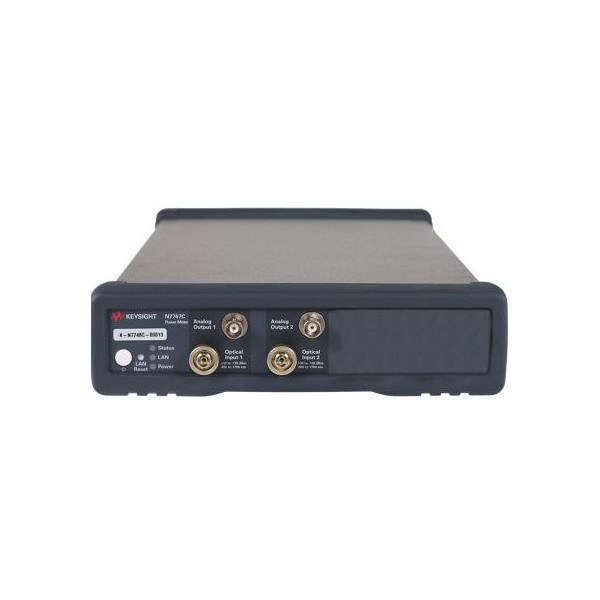

N7747C 高靈敏度光功率計（2 通道）

N7747C 光功率計作為配有前面板傳感器的緊湊型儀器，提供了更出色的測量準確度和靈敏度。 作為 N7747A 的后續產品和直接替代產品，它延續了 81634B 模塊的光學性能。

特點

2 端口 N7747C 和 4 端口 N7748C 光功率計作為配有前面板傳感器的緊湊型儀器，提供了更出色的測量準確度和靈敏度。 它們作為 N7747A 和 N7748A 的后續產品和直接替代產品，延續了 81634B 模塊的光學性能。

為單次測量和光功率記錄帶來更高準確度和靈敏度

110 至 +10 dBm 功率量程，噪聲和漂移都非常低

在參考條件下的不確定度為 ±2.5%

量程內線性度低于 ± 0.005 dB，可實現更高的 IL 測量準確度

超低的偏振相關性，可提供更出色的穩定度和 PDL 準確度

大容量存儲器和緩沖器可支持掃描波長測量和瞬態測量的數據采集

每個端口每秒可采集多達 100 萬個樣本數據

每端口 1 M 樣本的存儲器加上每端口 1 M 樣本的緩沖器可實現連續記錄

每次采樣的平均時間為 25 μs 至 10 s

同系列中 深的動態范圍

這些儀器配有主動散熱型 InGaAs 探測器和經過優化的高性能模擬電子器件，噪聲和漂移非常低，可以提供超低且穩定的零信號電平。 超高線性度和低偏振相關性有助于在整個功率量程內達到峰值準確度。

模擬輸出端口適用于自動對準

模擬輸出具有線性或對數反饋，可用于從 低的 光檢測開始對準

具有 0 至 2 V 輸出的標配 BNC 連接器

超高的靈敏度和新的對數模擬電壓輸出非常適合在探頭和光纖對準以及其他例行優化操作中使用。在此類操作中，必須檢測到非常微弱的初始信號電平才能進行實時跟蹤，從而將信號電平提高幾個數量級。 每個通道的模擬輸出端口電壓可配置為與光功率電平成線性或對數比例。

雙端口和四端口，配有用戶可更換的連接器插座

N7747C 配有兩個功率傳感器通道，N7748C 配有四個功率傳感器通道。 每個端口可連接一個經過驗證的 81000xI 連接器接口，從而符合常見的光纖連接器標準要求。

81000xI 連接器接口支持眾多常見的光纖連接器

儀器可通過 LAN 和 USB 控制

 的硬件和觸發概念及大容量存儲器使得功率計能夠靈活滿足多種測試需求

儀器編程代碼與光波解決方案兼容

通過 LAN 或 USB 傳輸并在圖形用戶界面（GUI）上顯示測量結果，無需安裝軟件

從網絡瀏覽器訪問儀器，會進入圖形用戶界面。 如果沒有 LAN 連接，只需通過 USB 端口將儀器連接到計算機即可。 儀器顯示為帶有快捷方式的新驅動器。 點擊該快捷方式可使用任意現代化瀏覽器打開儀器連接：圖形用戶界面出現。 操作就是如此簡單！

不斷壯大的系列產品

N7747C 和 N7748C 延續了 N77-C 系列通用的觸發概念和現代化用戶界面，該用戶界面可通過瀏覽器訪問，方便用戶輕松配置儀器的功能。 這款儀器具有高速測量數據采集能力和傳輸速率更快的數據接口，并且使用了雙端口 RAM，可以同時進行測量和讀取結果而不必中斷任一操作。另外，快速切換功率量程功能有助于避免測量過程和后期處理過程中出現不必要的延誤。
