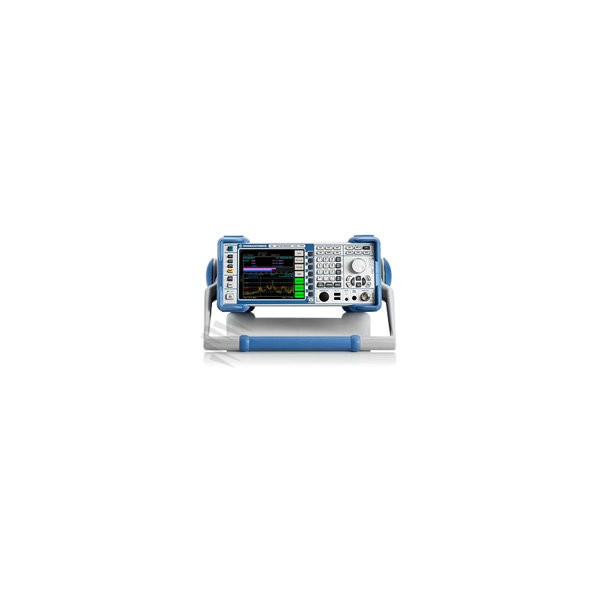

R&S ESL3 ESL6 EMI電磁騷擾測量接收機

R&S?ESL是羅德與施瓦茨為企業級客戶量身打造的一款預認證級EMI接收機。R&S?ESL包含了像ESU、ESCI等 接收機的主要功能。R&S?ESL擁有的檢波器，甚至包括 EMC標準里要求的CISPR-AV和CISPR-RMS檢波器。ESL全面多樣的測試分析能力，極快的測量速度以及全自動的測量程序使得其成為研發實驗室和準備進行EMC認證實驗用戶們的。

R&S?ESL將EMI接收機和頻譜分析儀合二為一，用戶可以在兩種模式之間自由切換。因此用戶可以利用R&S?ESL在早期發現和解決問題，避免了到產品定型時推倒重來，大大節省了產品的開發周期和經費；同時在產品認證階段，R&S?ESL也有助于節約認證花費，縮短認證時間。

特點一覽

  頻率范圍 9 kHz~3 GHz/6 GHz，覆蓋所有民用產品EMI測試

  具有 EMI接收機的主要功能，操作界面和步驟與 接收機一致

  EMI接收機和頻譜分析儀合二為一

  符合 EMI民用標準，全面的檢波器，包括 的CISPR-AV和CISPR-RMS檢波器

  標配完全符合EMC標準的初測、數據篩選和終測的自動測試序列功能

  抗脈沖輸入功率高達10 mWs

  0.5dB的電平精度，1 dB壓縮點 +5 dBm

  分辨率帶寬10 Hz～10 MHz（-3 dB）；200 Hz、9 kHz、120 kHz、1 MHz（-6 dB）

  每條測量曲線包含了多達100萬個測試采樣點的信息，并可同時顯示6條測量曲線

  使用無縫的用戶自定義的分段頻率設置測量 信號頻譜，提高了動態范圍和測試精度

  在每個頻率點的固定狀態進行測量，從而確保了多次測量的重復性和一致性

  標記功能強大，支持調諧到標記或者標記曲線功能進行精細分析

  豐富的EMC標準限值線以及天線因子庫，支持外部編輯和導入

  支持ES-SCAN自動測試軟件

  可控制R&S的人工電源網絡，并自動進行相位切換

  支持硬件選件直接插拔，所有的硬件選件無需打開機器即可安裝

  WinXP操作系統，接口豐富（標配DVI視頻輸出接口），遠程控制方便，Firmware免費在線升級

應用領域

  產品開發階段EMI問題的預防與分析

  產品認證階段EMI故障的排查與定位

  EMI傳導騷擾的預認證測試

  EMI 騷擾的預認證測試

  通用的頻譜分析與測試

  噪聲系數與模擬解調測試

特點

具有較好的RF性能，可以進行 的、高重復性的測量

  幅度精度：0.5 dB

  1dB壓縮點：+5dBm

  抗輸入脈沖能力：10 mWs

  噪聲基底（DANL）：<-152 dBm (1 Hz)，預放打開時

  RBW：10 Hz ～10 MHz (-3 dB)， 200Hz, 9 kHz, 120 kHz (-6 dB)，1 MHz (脈沖)

在這個等級，具有無與倫比的性能價格比

  二合一的儀器：頻譜分析儀和EMI測量接收機功能同時兼備

  低投資成本

  在相同的等級，具有好的射頻性能

  廣泛的測量功能和評估功能

  成本低廉的即插即用選件

直觀的操作界面－和 Rohde & Schwarz公司所有的EMI接收機一樣

  可以用表格形式對SCAN（掃描）進行簡潔的設置

  能夠選擇多個檢波器同時測量

  能夠預設符合各種商用標準的天線因子和限值線

  可以使用“TUNE to MARKER”和“MARKER TRACK”功能對關鍵干擾頻點的監控

  多可以同時選擇4個檢波器進行測量

  清晰的柱狀圖顯示和大保持功能，便于清晰地顯示測量值

擴展便利，接口眾多

  無需打開儀器，即可實現選件的即插即用

  擴展 R&S?ESL應用范圍的附加端口（選件 R&S?FSL-B5，包括：視頻輸出接口、中頻輸出接口、噪聲源控制輸出接口、V型網絡的遠程控制接口和 R&S?NRP-Zxx功率計接口等)
