欽州實驗室氣路管道工程 設計 報價 施工 歡迎咨詢鴻嘉

品牌： HOJLAB                               規格：定制          供氣途徑：不銹鋼管道輸送

實驗室名稱：儀器室/實驗室              氣體類型：氮?dú)狻⒀鯕狻嚎s空氣、氬氣等

供氣方式：?jiǎn)纹抗?span>/集中供氣           配套設施：球閥、壓力閥、報警器等

允許誤差：0.2mm                            顏色：不銹鋼原色    可售賣地：全國   材質：306不銹鋼

類型：實驗室氣體管道                       生產廠家：廣西南寧鴻嘉 實驗室設備有限公司

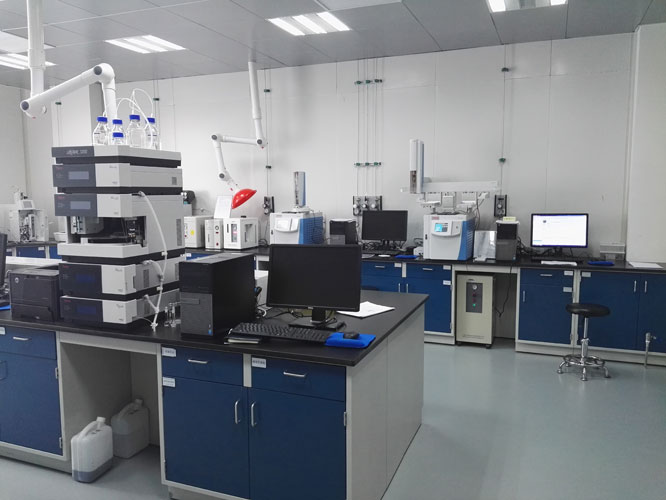

氣體管路滿足實驗要求，走線合理、安全、美觀，氣體管路的材質滿足承載氣體的特殊需求，所有氣體管路為SS316L BA級不銹鋼;所有氣體管路均采用全自動無縫焊接管路。并且危險易燃?xì)怏w配置報警系統，且放空處安裝阻火器以保證安全。我公司對該項目所有氣體管路及其配件(氣體閥門、匯流排等)均需采用美國GENTEC產品。

經過計算，為了確保氣體流量及氣體純度達到使用要求，所有主管道采用外經為3/8”(9.525mm)的不銹鋼管道，支路按照流量和用氣點采用外徑1/4”(6.35mm) 的不銹鋼管。管道之間的連接采用全自動無縫焊接管路。用氣終端接中3的卡套轉接頭，方便連接設備。

 一、氣路布置方案

見餼體管路系統平面圖

 本項目中，客戶預留1個氣瓶間，氣瓶間布置應遵循以下原則: .

 1. 可與不可燃?xì)怏w應分開放置。

 2.相互間可能反應的氣體應分開放置。

 3.同類不同濃度的氣體應盡量放置在- -起。

 注:根據氣體使用安全技術規程(GB4962-85) ，上述氣瓶間耐火等級不得低于二 級,房頂應為平面結構,外墻必須設有通氣氣孔或排氣窗,另外,房間內所有電氣裝置應采用防爆系列產品。

 此外，考慮到使用方便,應在氣瓶間內設置備用氣瓶存放空間。

 二、管路設計、規劃要點:

 參見各種氣體管路細節圖

 1.由于氣瓶閥出口為中國GB標準的外螺紋形式， 而該項中我公司提供的所有部件的參數格為英制，故從氣瓶閥出口到管道系統應設有轉換接頭(氣瓶接頭)。

 為了方便更換氣瓶，從上述氣瓶接頭到調節閥之間應設有耐高壓的金屬軟管。

 3.在 整個系統中，為了防止回火現象的發生，應加裝防爆逆止閥。

 4. 氣體進入使用點前，為了便于控制氣體開關,應設有使用點球閥。

 5.為 了保持氣體的純度及管道系統的氣密性，所有管道采用316L不銹鋼管道,內表面經AP處理。

 6.為 了便于維修及更換閥件,管道與閥件的連接應采用高壓雙卡套接頭連接。

 7. 管道固定件(管夾)應采用耐高溫的金屬材料，要求堅固，輕巧，耐用。

 10.考慮到堅固、防腐、方便使用、美觀等方面的原因，壓力調節閥控制面板采用不銹鋼材料。

 11.為確保氣體輸出的壓力穩定和氣體的純度選用兩次減壓系統(即采用- -次減壓系統和二次減壓系統，二次減壓設備自帶)

 三、施工要點說明

 1.所有不銹鋼管道兩端用塑料蓋密封， 外部有塑料套密封，在進入施_ I現場后,安裝前，方可將塑料套拆封，并除去塑料蓋。

 2.管道鋪設時, 應注意平直,彎管處采用專用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷后，應用專用工具處理斷口，嚴禁用普通銼刀處理。

 3.在管道的行進路線中， 每隔1米應設置- -組管夾, 如遇特殊建筑物結構，應酌情考慮。

 4.管道穿墻及穿地板時， 應設置管套,管套與管道之間的空隙,應采用不可燃燒的材料填充。

 5.所有螺紋連接處應采用密封帶密封。

 所有調節閥固定面板、所有出口點及所有管道上,都應貼設有對應氣體的成分及濃度的氣體標頭。

 所有系統部件安裝完畢后，應用高純氮?dú)膺M(jìn)行三遍以上的吹掃。以保證系統內部清潔。

 吹掃完畢后，用高純氮?dú)膺M(jìn)行檢漏保壓測試，測試壓力應為工作壓力的1 .5倍。

 10.在整個施_ I過程中，應注意施工安全，特別是空中作業時(在梯子或腳手架上施工)，應有專人固定梯子或腳手架。在土建尚未完工的工地施工時，必須佩帶安全帽，穿安全鞋。

 四、驗收說明

 施工結束后，我方應會同客戶進行下列驗收檢查:

 1. 部件數量是否符合合同中數量的約定。

 2.所有連接點是否安全固定。

 3. 管道布局是否合理、美觀。

 4. 氣體標頭是否粘貼得正確、美觀。

 5.管道連接是否正確。

 6. 系統調試、測試要求:

 7.強度實驗:管內沖入高純氮?dú)馐箟毫Φ竭_(dá)0.8MPa,保持此壓力如10min內壓力不降為合格;

 8. 嚴密性實驗:管內沖入高純氮?dú)馐箟毫Φ竭_(dá)0.5MPa,保持此壓力如30min內壓力不降為合格;

 9.潔凈測試:管路中沖入純氮關閉所有閥門，打開末端閥用- -張白布放在管口- -分鐘如白布上無雜質和水份即為合格。
