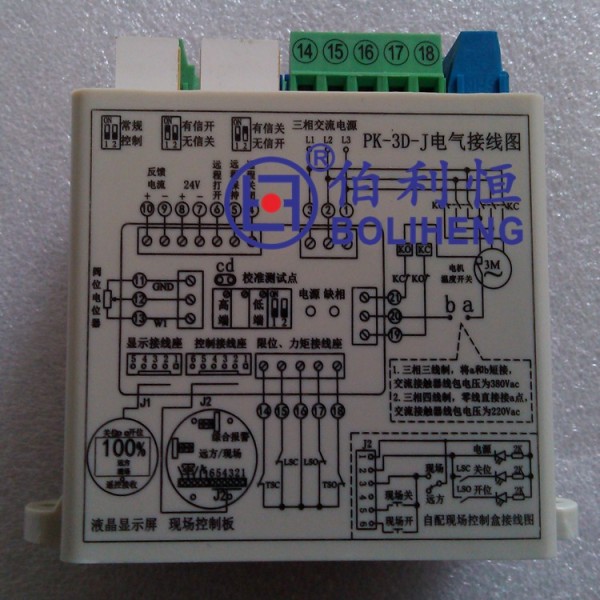

智能控制模塊PK-3F-J,PD-3E-J電動執行器控制器單元

主要技術參數和性能特點

1、電源電壓：220V±10%，50HZ±5%（特殊要求可在訂貨時提出）。

2、具有過力矩保護、電子互鎖保護、禁動延時保護、丟信保護、溫度保護等完善的保護功能。

3、可加配：現場按鈕板、閥位液晶顯示屏、紅外遙控等功能。智能控制模塊PK-3F-J,PD-3E-J電動執行器控制器單元

4、提供兩組輸出干觸點：一組綜合報警（斷電、過力矩、丟信）一組遠程/現場狀態指示。

5、輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。

6、輸入信號：DC4mA～20mA、DC1V～5V、DC0V～10V (可任選其中一種) 。智能控制模塊PK-3F-J,PD-3E-J電動執行器控制器單元

7、輸出信號：DC4mA～20mA、DC1V～5V、DC0V～10V (可任選其中一種)。

8、輸入通道阻抗：150Ω（DC4mA～20mA）、≧500KΩ（DC1V～5V）。

9、輸出電流負載電阻：≦750Ω。

10、適配閥位電位器阻值：1KΩ～5KΩ（若配其它阻值的電位器請與我公司聯系）。

11、輸出閥位電流的調節范圍較大：低端0%～85%，即低端無需調到零位；。即當單圈閥位電位器轉角較小時（0～45°），或轉角較大時（0°～270°或0°～330°）之間都可調出DC4mA～20mA。智能控制模塊PK-3F-J,PD-3E-J電動執行器控制器單元

12、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準DC4～20mA電流，無需傳統方式反復調節。

13、通過模塊上的撥碼開關可設置正作用和反作用：正作用時控制電流4mA對應閥門全關，20mA對應閥門全開；反作用時控制電流20mA對應閥門全關，4mA對應閥門全開。

14、通過模塊上的撥碼開關可設置控制電流信號丟失時的三種工作狀態：保持原位，全開，全關。（注：當控制電流低于2mA時，視為信號丟失）。智能控制模塊PK-3F-J,PD-3E-J電動執行器控制器單元

15、可適用于可逆控制，接通持續率50%，每小時接通次數≦1200次。
